6．报警产生器

文章长度[]　加入时间[2008/5/30]　更新时间[2025/2/21 17:18:53]　级别[0]　[评论]　[收藏]

1． 实验任务

用P1.0输出1KHz和500Hz的音频信号驱动扬声器，作报警信号，要求1KHz信号响100ms，500Hz信号响200ms,交替进行，P1.7接一开关进行控制，当开关合上响报警信号，当开关断开告警信号停止，编出程序。

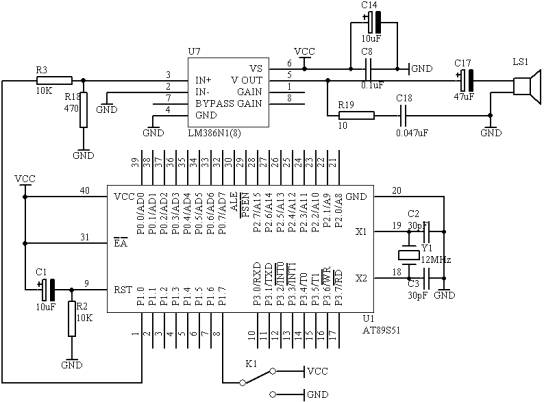

2． 电路原理图

图4.6.1

3． 系统板上硬件连线

（1．把“单片机系统”区域中的P1.0端口用导线连接到“音频放大模块”区域中的SPK IN端口上；

（2．在“音频放大模块”区域中的SPK OUT端口上接上一个8欧的或者是16欧的喇叭；

（3．把“单片机系统”区域中的P1.7/RD端口用导线连接到“四路拨动开关”区域中的K1端口上；

4． 程序设计内容

（1．信号产生的方法

500Hz信号周期为2ms，信号电平为每1ms变反1次，1KHz的信号周期为1ms，信号电平每500us变反1次；

5． 程序框图

开始

K1按下了吗？

FLAG＝0吗？

置200次计数

P1.0输出取反

延时500us

计数值计完了吗？

FLAG取反

置200次计数

P1.0输出取反

延时1ms

计数值计完了吗？

FLAG取反

图4.6.2

6． 汇编源程序

FLAG BIT 00H

ORG 00H

START: JB P1.7,START

JNB FLAG,NEXT

MOV R2,#200

DV: CPL P1.0

LCALL DELY500

DJNZ R2,DV

CPL FLAG

NEXT: MOV R2,#200

DV1: CPL P1.0

LCALL DELY500

DJNZ R2,DV1

CPL FLAG

SJMP START

DELY500: MOV R7,#250

LOOP: NOP

DJNZ R7,LOOP

RET

END

7． C语言源程序

#include <AT89X51.H>

#include <INTRINS.H>

bit flag;

unsigned char count;

void dely500(void)

{

unsigned char i;

for(i=250;i>0;i--)

{

_nop_();

}

void main(void)

{

while(1)

{

if(P1_7==0)

{

for(count=200;count>0;count--)

{

P1_0=~P1_0;

dely500();

}

for(count=200;count>0;count--)

{

P1_0=~P1_0;

dely500();

}
