此汽车功放套件功放IC：TDA200４，功放板采用电脑设计，元件分布美观合理，板上自带整流器，可以直接输入交流电，也可以直接输入直流电。输入输出采用和电子实验套件相兼容的插针，扩展方便。本板使用方便简单，接上音箱、CD、VCD、DVD、MP3、电脑和电源即可工作。有音量控制、高音控制、左右声道均衡控制，采用全新正品元件。 本站有对应的光板和成品板销售，请在相关页面查找。
五一电子长期为大家提供实践动手的机会，想体验亲自动手装功放的朋友，请赶紧采取行动。 TDA200４也可用TDA200５或TDA2009代换。音响自装，成就自我。

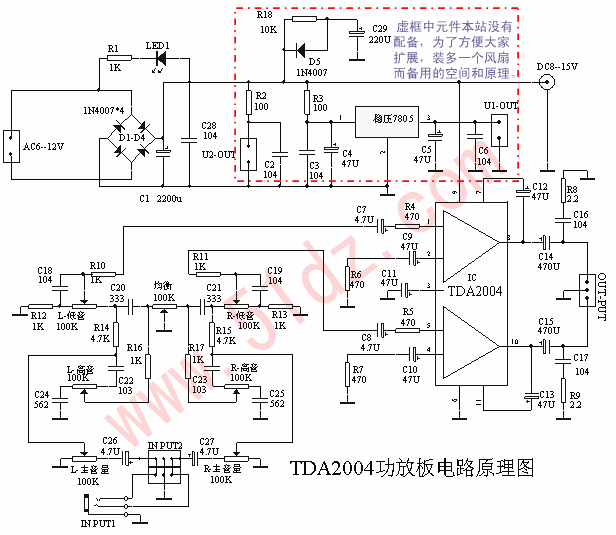

电路原理图如下:
电路板:
注意，板上蓝线圈住的地方，就是本站原理图里虚线框的一部分,没有配（装配）元件，因为那是本站工程师为了方便大家扩展，装多一个风扇给予充分的散热而备用的。对于此功放来说,本站配的散热片已足够散热,不安装一样能正常工作.要想图片参数看得更清楚请点击图片看。
装好的成品接线图：
