003家用功放套件：该机采用分立元件和集成块相结合，本功放前级由运放JRC4558担任输入缓冲以及音调控制，本机瞬态特性、高频特性、主观听感以及音调效果极佳。
本功放套件适合家用，店铺功率放大场合都很适用。
该机功率放大级采用经典的互补对称电路展宽电路的通频带；功率输出级采用进口拆机件SLA4030大功率三极管模块，这有利于提高功放的性能指标。
技术指标：额定功率：20W×2；峰值功率80W×2；频率响应：20--20KHZ±3db；工作电压：AC220V 50HZ；立体分离度：>60DB
规 格：17.5CM×17.5CM×5.8CM 重 量：1.3KG左右
电路：分音调板和功放板电源两部分，它们通过一条8PIN的排线连接起来。本套件的元件也用两个袋子独立分开，安装的时候一定要分开安装，由于元件较多线路板元件排版比较密集，千万不可盲目操作，一定要对照元件清单将元件和印刷电路板标示进行核对清点。
003家用功放套件说明：电路板两板：音调板和功放板，所有元件两袋包装，双16.5V的变压器一个，220V电源线一条，配好旋扭，螺丝，上壳，底壳，面板。原理图，元件清单，彩盒，制作说明可以由于篇幅较多，可以从网上下载。
电路工作原理：
双16.5V的交流电AC-IN插座输入，由整流模块PBS156G整流和四个1000U的电容滤波后给整机供电。
Q6、Q7和旁边的阻容元件组成音乐指示灯功能，左右声道的信号分别从R61和R62输入。当有音乐信号的时候，经C31送入Q7的基极进行放大，后经C32送给D3、D2倍压整流，后经R55加在Q6的基极，使其正偏压导通，接在Q6集电极上的LED1、LED2发光。当没有音乐信号的时候，Q6失去正偏压而截止，LED1、LED2熄灭。
功放前级由运放JRC4558担任，信号从功放部分电路板上的莲花插座输入，经8PIN的排线连接到音调板，经R44、R45进入转换开关K1（注：本板中没有使用收音功能，所以没有配其相关元件K1、R40、R41、RED、CN6、CN5。其中K1为音源转换开关，要注意在标注的那组接脚接上跳线，否则没有信号送往后级）经VR4声道平衡调节后分别从C21、C22送往音调电路。本板使用的是衰减式音调控制，VR1为高音调节电位器，VR2为低音调节电位器，音调衰减后的信号分别从IC JRC4558的2脚和6脚输入进行缓冲放大，分别从1脚和7脚输出。一路经R61、R62去控制音乐指示灯，一路经VOL电位器进行主音量调节，后又经8PIN的排线送往功放板进行功率放大。
功率放大级采用经典的互补对称电路展宽电路的通频带；功率输出级采用SLA4030模块BTL接法，通过各种措施来减少失真，展宽通频带，提高输出功率。

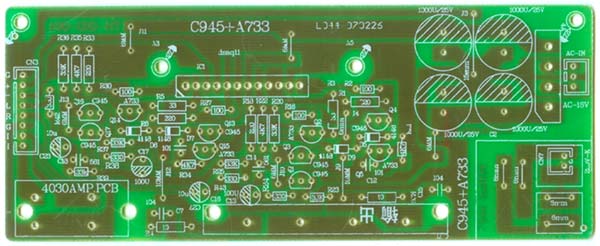

功放板光板图下:

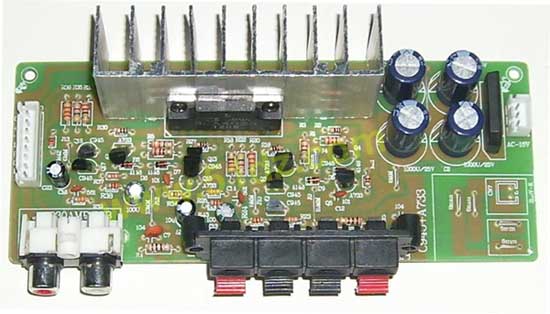

装好的功放成品板如下图:
后面图：
里面图：
本功放套件适合家用，店铺功率放大场合都很适用。
工作电压： AC220V
锋值功率： 80W＊2
前面板： 有左右声道、音量、高音、低音控制，电源开关，指示灯
后面板： 喇叭输出端子是线夹，信号输入端是莲花插座，电源线
003音调功放：原理图、元件清单及整个制作说明全程下载
