数显逻辑笔测试电路套件
商城价格:¥3.90 元  免费注册有礼送
贵宾价格:¥3.32 元  加入贵宾更优惠
单件重量:20 克(仅供参考,包装重量另计)
  货源充足 支持零售   加入收藏  我要评论
点这里将商品放入购物车

如果您喜欢该商品,您可以放入购物车!当您选好商品后,您可以留下您的地址和电话并提交订单,本站会按顺序处理!

请您放心,提交订单并不表示必需购买。 提交订单仅仅是信息交流的一种方法,仅仅只代表了您临时的潜在需求,您完全可以决定不购买,并且不需要任何理由。

注:本站图片仅供参考!因各种原因,图片与实物不一定相符,不便之处敬请谅解!我们会尽快改良!

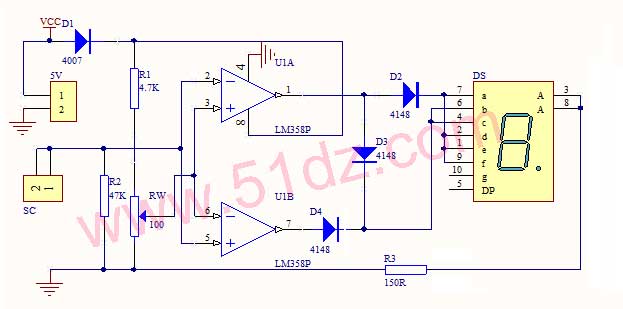

该逻辑测试笔的制作套件,主要用于熟透逻介绍一款用一片LM358来控制一位数码管的显示的逻辑笔,LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器,  适合于电源电压范围很宽的单电源使用,也适用于双电源工作模式,在推荐的工  作条件下,电源电流与电源电压无关。它的使用范围包括传感放大器、直流增益  模组,音频放大器、工业控制、DC增益部件和其他所有可用单电源供电的使用运算放大器的场合。外围电路简单,制作容易。

在数字电路测试、调试和检修时,经常需对电路中的某点的逻辑状态进行测试,有时需要对某点施加逻辑电平,若使用万用表、示波器、电源和信号发生器等实现上述工作很不方便,而简单方便、灵活多用的数字逻辑笔是将上述仪器集中于一起的逻辑测试工具,其外形与钢笔相似,使用逻辑探头进行测试或输出。利用数字逻辑笔可大大缩短数字电路的测试时间。因此数字逻辑笔已越来越受到使用者的喜爱。
测试时先将逻辑笔的两个鳄鱼夹分别接到待测电路的 +5V 电源和地,用探头触碰到+5V电源上后调节电位器使数码管显示出 “1”,这时就可以开始测试了,当数码管显示“1”为高电平,显示“0”时为低电平。

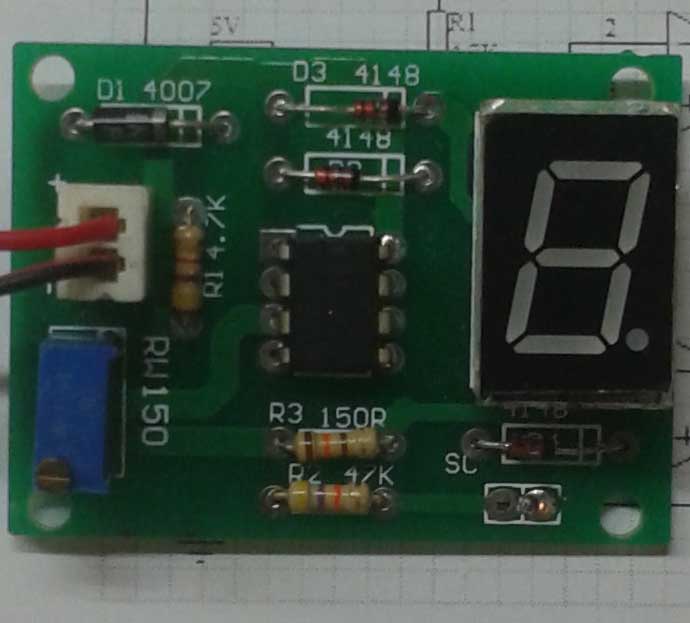

装好的成品如下图所示:
